Toepassingsscenario's
Met de ononderbroken ontwikkeling van de nieuwe industrie van het energievoertuig, zullen de nieuwe energievoertuigen volledig toegepast worden op bussen, cabines, vrachtvoertuigen en postvoertuigen. Het aandeel nieuwe energievoertuigen, zoals op zwaar werk berekende ladingsvoertuigen en techniekvoertuigen, is ook op de stijging. De waaier van binnenlandse voertuigen stijgt ook, en de het laden efficiency van het laden van stapels brengt ook hogere en hogere vereisten naar voren.
Momenteel, GB20234.3-2015-specificeert de norm het het laden kanon, is de passende kabel buitendiameter ongeveer 40mm, is het zachte kerngebied in dwarsdoorsnede 70m㎡, en de nominale maximumlagercapaciteit is 250A. Nochtans, in het daadwerkelijke die gebruiksproces, kan wordt geproduceerd de hitte door de draad van het kabelkoper geen goede hittedissipatie tonen, en voor de veilige exploitatie van het gehele het laden systeem, zal het het laden systeem van de stapelcontrole de het laden stroom volgens de temperatuur beperken om stabiele verrichting toe te laten.
omhoog met de groeiende vraag naar zuivere elektrische voertuigen te houden, is de bouw van hoge macht gelijkstroom het laden stapels een verplicht vereiste, met een outputstroom tussen 300A-600A geworden, zodat de hoge machts zuivere elektrische voertuigen volledig in 15-20 minuten kunnen worden geladen. De gewone het laden stapels kunnen niet aan dit technische vereiste voldoen.

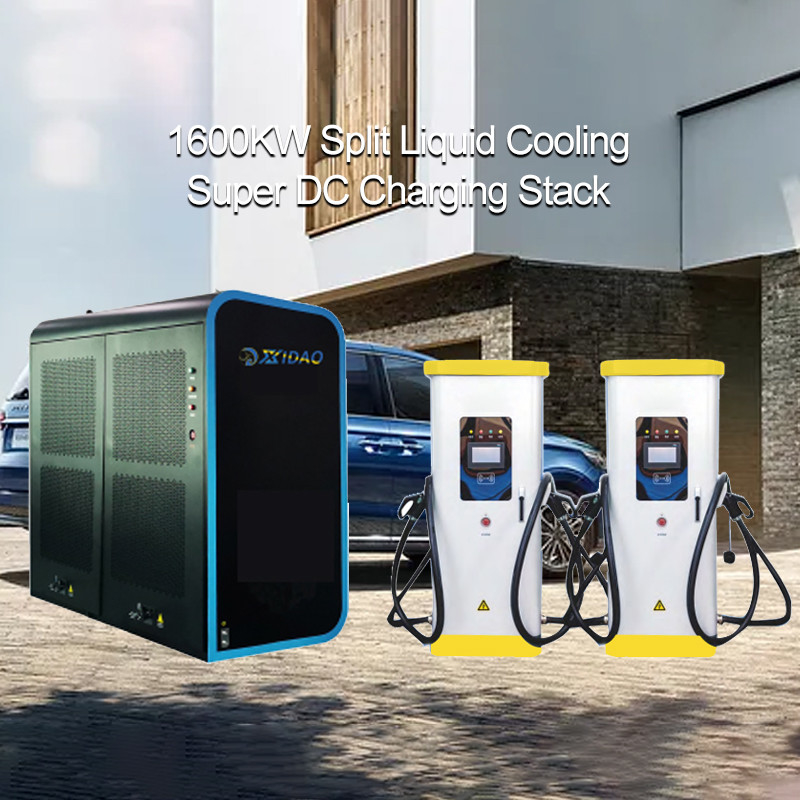

Liquid-cooled super die het laden stapel, met liquid-cooled het laden systeem wordt uitgerust, voegt liquid-cooled het laden kanon, liquid-cooled kabel, het koelen module en andere systemen toe. Met de buitendiameter van de controlekabel van 39mm, het hoge huidige kan laden van 600A en zelfs 800A worden bereikt. De temperatuur wordt gecontroleerd onder 55℃, die veilig en licht is om het doel te bereiken van snel het laden van grote elektrische voertuigen.
| Punten |
Prestatiesnaam |
Opmerkingen |
| Model |
Gespleten liquid-cooled het laden van gelijkstroom stapel |
|
| Afmeting van Hoofdkabinet |
2183*1163*1056.4mm |
H*W*D |
| Afmeting van Gespleten Kabinet |
1815*772*508mm |
H*W*D |
| AC Inputvoltage |
380V±15% |
Vijf-Draad Systeem in drie stadia |
| AC Inputfrequentie |
45Hz~66Hz |
|
| Geschatte Macht |
Pe≤450kW |
|
| Outputvoltage |
200-1000vdc (de constante macht van 300-1000vdc) |
|
| Outputstroom |
0~600A |
|
| Machtsfactor |
≥0.99 |
50%PO boven inputvoorwaarde |
| Efficiency |
≥96% |
Piekefficiency |
| Meetmethode |
Gelijkstroom-ampèremeter het meten |
Precisierang: 0,5 |
| Het koelen Methode |
Gedwongen - luchtkoeling + het vloeibare koelen |
|
| Beschermingsrang |
IP54 |
|
| Hoogte |
≤2000m |
Het zal beginnen het werk in het geval van 50℃ hierboven derating en zal ophouden werkend in het geval van 70℃ |
| Het werk Temperatuur |
-20℃~50℃ |
Geen condensatie |
| Relatieve Vochtigheid |
5%~95% |
|
| Communicatie Interface |
4G, RS485, KAN, (Facultatieve) Ethernet |
|
| Installatiemethode |
Vaste vloer |
|
| Beginnende Methode |
Begin die kaart jatten en code aftasten |
|
| Punten |
Prestaties van Vloeibaar Koelkanon |
Parameterindicator |
| Elektroprestaties |
Nominale spanning |
1000V |
| Max. de Isolatieweerstand van de Outputstroom |
600A |
| |
500MΩ (500VDC) |
| Ladende Interface |
GB/T20234.3-2015 gelijkstroom-het Laden Interface |
| Ladend Kanon |
600A vloeibaar koelkanon met de draadlengte van 5m |
| Mechanische Prestaties |
Het mechanische Leven |
10.000 keer |
| Sluitenkracht |
200N |
| Milieuprestaties |
Gebruiks Milieutemperatuur |
-35~50℃ |
| Het werk Temperatuur |
-35~90℃ |
| Beschermingsrang |
De stop en het anti-stof behandelen: IP54; combinatie van stop en contactdoos: IP55 |
| Vloeibare Koelkabel |
Max. Kabellengte |
5m |
| Buitendiameter van Kabel |
28mm |
| Spec. van Machtslijn |
35mm ² |
| Koellijn |
Koelvloeistof |
45# transformatorolie (niet vorst onder -45℃) |
| Buiten/Binnendiameter van Vloeibare Inhampijp |
Φ8/φ6 |
| Lijnkenmerken |
Er geplaatst de vloeibare inham van DC+ en worden de vloeibare afzet van gelijkstroom, vormt de koellijn |
| Vloeibare het Koelen Bron |
| Nominale spanning |
220VAC |
| Geschatte Macht |
550W |
| Werkdruk |
10bar |
| Stroomtarief |
8L/min |
| Vermogen van Koelventilator |
90W |
| Lawaai |
≤60 db |
| Functie |
Het koelen vloeibare werkdruk controle, het koelen vloeibare stroomtarief controle, het koelen vloeibare temperatuur controle; lage temperatuuralarm, over--temperatuuralarm, scheidingsalarm, koel vloeibaar over--temperatuuralarm |
| Grootte |
550MM*200MM*600MM |
| Communicatie Interface |
RS485 |
| Mededeling |
Verrichtingsachtergrond |
OCCP |
| Communicatie methode |
KAN (aangepaste) communication/PLC |
| Communicatie interface |
Ethernet, GPRS, 4G |
| Communicatie protocol |
ISO15118/OCCP1.6 (Amerikaanse Norm)
CEI 62196-3 (Europese norm)
|
| Ladend protocol |
DIN70121 |
| Het laden kanonnorm |
CCS Stype1 (Amerikaanse norm)
CCS Stype2 (Europese norm)
|
| Het laden wijze |
CEI 61851 het laden wijze 4 |
Bedrijfprofiel
De Technologieco. van Chengduxiangdao, Ltd is een bedrijf die zich in de algemene oplossing van ontwikkeling, ontwerpverkoop en verrichting van nieuwe energie, met inbegrip van elektrisch voertuig het laden stapels, snelle het laden posten, de zonne photovoltaic systemen van de machtsgeneratie, zonnetoepassingsproducten specialiseren, etc….
Wij zijn geëngageerd aan het verstrekken van totale oplossingen voor de toepassing van nieuwe energietechnologieën.
Wij hebben 5 belangrijke productregelen.
1. Gelijkstroom-het laden stapel: 30KW~360KW gelijkstroom-het laden stapel
2. AC het laden stapel: 7KW/11KW/22KW/42KW AC het laden stapel
3. Draagbaar laderskanon: 3.5KW/7KW draagbare het laden kanonnen.
4. De componenten van de zonnemachtsgeneratie: photovoltaicpanels, controlemechanismen, omschakelaars, energieaccu's een volledige reeks componenten van de machtsgeneratie.
5. Zonne-energie applicationproducts: zonnepaneel, zonne reding lichten, zonnetenten, zonnestraatlantaarns, zonne. controlesystemen, etc….
In de toekomst, zullen wij ons op de toepassing van nieuwe energietechnologie blijven concentreren, met integriteit en het werk werken moeilijk om een groene wereld te creëren.
FAQ
Q: Hoe lang is uw levertijd?
Voor het laden van posten, is het gewoonlijk 3-10 dagen. Als er geen voorraad is, wordt de productiedoorlooptijd bepaald volgens de ordehoeveelheid. High-power gelijkstroom-klusjes ging posten moeten gewoonlijk volgens de technische parameters van de klant worden aangepast.
Q: Hoe lang neemt het om het prototype aan te passen?
Voor het laden van stapels, is de prototypetijd gewoonlijk 7 dagen.
Voor gelijkstroom-het laden post, is de prototypetijd gewoonlijk 15 dagen.
Voor hoge macht snelle het laden post, moeten de technische parameters zijn
bepaald vóór productie, en prototype is de tijd gewoonlijk 30 dagen.
Q: Hoe te om de dienst te waarborgen?
Onze producten zijn verdeeld in twee categorieën: huishouden en commercieel.
Voor huisladers, verlenen wij de gestandaardiseerde dienst: 1 jaargarantie + verre installatie en gebruiksbegeleiding + videoinstallatieleerprogramma
Voor commerciële laders, verlenen wij niet alleen de gestandaardiseerde diensten voor het laden van stapels, maar ook verlenen de dokkende diensten van de betalingssoftware voor opera
ting bedrijven.
Q: Hoe waarborgt u de kwaliteit van uw producten?
De het laden postproducten die wij hebben GB-certificatie in China en Ce-certificatie in de EU overgegaan hebben verkocht. Voor een andere landen, zijn de relevante certificatie
wordt uitgevoerd.
Q: Hoe waarborgt u de kwaliteit van uw producten?
De het laden postproducten die wij hebben GB-certificatie in China en Ce-certificatie in de EU overgegaan hebben verkocht. Voor een andere landen, zijn de relevante certificatie
wordt uitgevoerd.
NOTA:
1 - gesteund OEM.
2- Om het even welk vereiste tevreden om ons te contacteren om over de details te spreken.
3- Wij zullen u voor uw onderzoek in 24 uren antwoorden.
4- Als u om het even welke vragen over de lader hebt, gelieve ons te contacteren.
5- Bovengenoemd voor verwijzing slechts, definitieve prijs beslist door de lader kW, alstublieft ons contacteren om het correcte citaat te krijgen.
